FM-8改造備忘録 (by はせりん)

今のところ、高速化改造と裏RAM切替改造に限定しています。
情報収集中ですので、ここに出てない高速化ボードや改造記事をご存じでしたらぜひ教えてください。

まずは恒例の一覧表からです。

市販のもの
提供元	型格	発売年月	品名	価格 (本体)	格納場所	メインCPU 高速化	サブCPU 高速化	Z80カード高速化	裏RAM切替
コムパック	KB03	1982年12月頃	HERO-09(メインCPUの倍速ユニット)(基板のみ)	8,000	Z80カード付近	7⇔4.915MHz	-	-	-
コムパック	KB04	1983年5月頃	カラーパレット・ボード(基板のみ)	15,000	バブルカセットホルダ付近	8⇔4.915MHz	8MHz固定	-	-
九十九電機	FM-8 TURBO	1983年1月頃	FM-8ターボ (8MHz倍速ボード)	13,500	メイン基板と電源の間	8⇔4.915MHz	8⇔4.915MHz	×(非対応)	-
ARTDINK	AD102	1985年3月頃	FM-8バンク切り換えユニット	4,000	バブルカセットホルダコネクタ	-	-	-	$FD0F

雑誌・書籍掲載のもの
出版元	掲載誌・書	発行年月	タイトル	掲載ページ	作者・開発元	メインCPU 高速化	サブCPU 高速化	Z80カード高速化	裏RAM切替
工学社	I/O	1982年9月	FM-8の高速化	241	JG1INE氏	-	6～10MHz実験	-	-
	I/O	1982年9月	サブシステムを倍速にする簡単な方法(編集部注)	241	編集部	-	8MHz固定	-	-
	I/O	1982年10月	FM-8 メインCPUの高速化 HERO-09 の製作	250	笠作貴弥氏	7⇔4.915MHz	-	-	-
	I/O	1983年1月	FM-8 メインCPUの高速化～追記～	383	I/Oエンジンルーム	8MHz対応	-	-	-
	I/O	1983年4月	FM-8 「メイン＆サブCPU倍速付」カラーパレット・ボードの製作	264	栄木裕二氏、清水雅夫氏	8⇔4.915MHz	8⇔4.915MHz	-	-
	I/O	1983年6月	FM-8 裏RAMの有効利用法 RAM FILE	273	渡辺満彦氏	-	-	-	$FD0C bit6
	I/O	1985年2月	[RandomBox] PSGを持っている人に贈るROM⇔RAM切り換え法	317	QWERT氏	-	-	-	$FD0F
	I/O	1985年8月	[de BUG] 2月号 [RandomBox] PSGを持っている人に贈るROM⇔RAM切り換え法	355	編集部	-	-	-	$FD0F
	I/O別冊 FM-7/8活用研究	1983年7月	FM-8 裏RAMの有効利用法 RAM FILE	93	渡辺満彦氏	-	-	-	$FD0C bit6
			FM-8 メインCPUの高速化 HERO-09 の製作	210	笠作貴弥氏	7⇔4.915MHz	-	-	-
			HERO-09の改良	213	？？	8⇔4.915MHz	8⇔4.915MHz	-	-
	I/O別冊 FM-7/11活用研究[第2集]	1985年3月	[RandomBox] PSGを持っている人に贈るROM⇔RAM切り換え法	252	QWERT氏	-	-	-	$FD0F
ソフトバンク	Oh!FM Vol. 3	1983年6月	TTL 2個で作る倍速基板	59	米村英明氏	8⇔4.915MHz	8MHz固定	-	-
ソフトバンク	FILES Oh!FM	1983年11月	TTL 2個で作る倍速基板	298	米村英明氏	8⇔4.915MHz	8MHz固定	-	-
CQ出版	インターフェース	1983年7月	製作ノート FM-8を高速化する -- 68B09/4MHz・Z80カード --	274	村上敬司氏	8⇔4.915MHz	8MHz固定	4MHz対応	-
CQ出版	インターフェース別冊 6809ソフトウェア開発	1984年11月	5.6 FM-8の高速化	89	高橋豊氏	8⇔4.915MHz	8MHz固定	×(非対応)	-

CPU高速化ボードの詳細比較です。

		HERO-09	HERO-09 +改良	カラーパレットボード	FM8 TURBO	米村英明氏版	村上敬司氏版	高橋豊氏版
CPU実装場所		ボード上	ボード上	ボード上	ボード上	元の場所	元の場所	ボード上
ボード格納場所		Z80カード付近	Z80カード付近	バブルカセットホルダ付近	電源の下	バブルカセットホルダ付近	Z80カード付近	Z80カード付近
8(7)MHzClockソース		ボード内発振回路	ボード内発振回路	ボード内発振回路	M186.14pin	M186.14pin	M186.14pin	ボード内発振回路
4.9MHzClockソース		M17.38pin	M17.38pin	ボード内発振回路	M17.38pin	TP1(M50.2pin)	M50.2pin	M17.38pin
MOTOR ON信号		ボード内で生成	ボード内で生成	M42.8pin	M42.8pin	-	M42.8pin	ボード内で生成
クロック切り換え信号		-	-	-	-	M14.6pin($FD00 b2)	-	-
Clock Down条件	MOTOR ON	○	○	○	○	△	○	○
	MOTOR OFF, RESET	－	－	－	－	△	－	－
	HALT	－	－	－	○	－	－	○
	IOアクセス($FDxx)	－	－	－	－	－	○	－
MRDY制御	$FC00-$FFFF	－	○	○	○	－	－	－
MRDY制御	$FD18-$FD1F	－	－	－	－	－	－	○
サブCPUクロック		－	メインCPUと同じ	8MHz固定	メインCPUと同じ	8MHz固定	8MHz固定	8MHz固定
CGROM高速化対策		－	CE端子(18pin)=GND	CE端子(18pin)=GND	CE端子(18pin)=GND	CE端子(18pin)=GND	2732Aに焼き直し	CE端子(18pin)=GND
Z80高速化対応		－	－	－	×	－	○	×

補足：

M186.14pin：サブシステム側源発振16.128MHzをM186(74S163)で2分周したクロックです。
何で16MHzじゃないの？と訝しく思われるかもしれません。オーバースペックに見えますね。
しかし、FM-7(NEW7)もメインとサブで同じ16.128MHzの源発振を共有していますし、データシート上も
Eクロックのパルス幅と立ち上がり／立下り期間の規格から逆算すると最高速度は若干2MHzを超えるので、
この程度は許容範囲内なのだと思われます。
M17.38pin：メインCPUに供給される源発振4.9152MHzです。水晶振動子とTTLで構成された発振回路です。
M50.2pin：同上。付近にTP(Test Point)のピンが出てるので、ICクリップで信号取得するには便利です。
M42.8pin：MOTOR ON信号($FD00 Bit1の反転)です。
CE端子(18pin)GND固定： FM-8のサブシステム側のアドレスデコーダの設計がイケてなくて、アクセスタイム的に不利な回路になっています。
(LS139 x4段分のディレイがモレなく付いてくる。) 幸いにして、同じ信号をOE端子(20pin)にも入れてるので、 CE端子(18pin)をGNDに落とすことで
アクセスタイムを稼ぐことができます。(OE端子側はそれほどアクセスタイムに影響しない。)
デメリットとしては、消費電力が増えます。まぁ、サブシステム側はROMアクセス率が元々高いので、クロックを上げた分の増加量が多いはずですが。

それでは、ひとつひとつ見て行きましょう。

●市販のもの

名称：HERO-09(メインCPUの倍速ユニット)(基板のみ)
型格：KB03
発売元：コムパック
価格：8,500円(送料込)
発売時期：1982年12月頃
製作記事：I/O 1982年10月号 (工学社)
搭載場所：Z80カード付近推奨だが、ケーブル接続なのでどこでも可。
サブシステム側CPUに関してはノーケア
WAITを入れたくないとの製作者の意向で、高速側のクロックが7MHzとなっています。
FM-7でも $FC00-$FFFF には WAIT 入れてるのでそこまで気にせずとも良かったような。
はせりんの勝手な評価：
　○：HALT時に低速にならない
　△：7MHz動作(最高速でない)
　×：水晶発振回路を内蔵している(コストアップ)
　×：MOTOR ON回路の一部を内蔵している(コストアップ)

HERO-09の基板写真を探しておりましたところ、AKIBA PC HOTLINE! さんのページにありました。
引用元：富士通が生んだ衝撃のマシン「FM-8」　佐々木潤　2019年10月16日 08:05
掲載許可ありがとうございます。＞AKIBA PC HOTLINE!編集部さま

名称：カラーパレット・ボード(メイン＆サブCPU倍速付)(基板のみ)
型格：KB04
発売元：コムパック
価格：15,000円
発売時期：1983年5月頃
製作記事：I/O 1983年4月号 (工学社)
搭載場所：バブルカセットホルダを置くスペース（灰皿の下）に装着
元々はカラーパレットボードですが、HERO-09 の高速クロックを改良したものを取り込んでいます。
サブシステム側CPUには高速クロック(8MHz)のみを供給 (切替機構なし)
4.9MHz と 8MHz の発振回路を内蔵してるのはちょっと過剰な気がします。
8MHz動作時、FM-7と同様 $FC00～$FFFF アクセス時に 1WAIT 入ります。
はせりんの勝手な評価(クロック高速化部分のみ対象)：
　○：HALT時に低速にならない
　×：水晶発振回路を2つも内蔵している(コストアップ)

カラーパレットボードの基板写真を探しておりましたところ、AIGOU Yoshiaki @momo_P さまよりお写真を提供いただきました。
いつもありがとうございます。
CLOCK 2MHz が誇らしげです。
念のためですが、カラーパレットを制御するレジスタがFM-7とは違ってるので、F-BASIC V3.0 を動かしても COLOR=(m,n) 命令が使える訳ではありません。

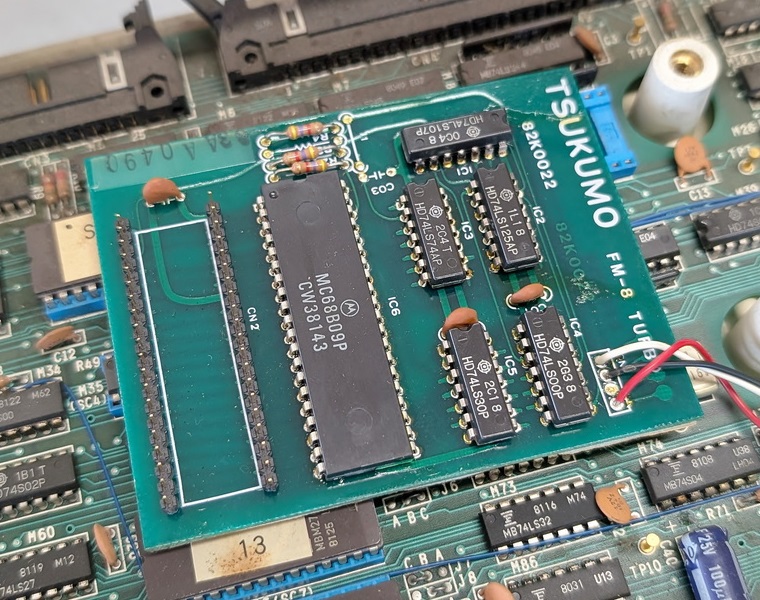

名称：FM-8ターボ (8MHz倍速ボード)
型格：FM-8 TURBO
発売元：九十九電機
価格：13,500円
発売時期：1983年1月頃
搭載場所：元のCPUが刺さっていたソケットに、写真の面を下にして装着。
ここは電源の下なので、温度というか放熱的には厳しいのでは？
サブシステムCPU側にも、メインCPUと同じクロックを供給します。
従って、低速モードでも若干オリジナルより高速になります。(4MHz→4.9MHz)
影響ないのだろうか？
高速側固定でも良い気がするが。
8MHz動作時、FM-7と同様 $FC00～$FFFF アクセス時に 1WAIT 入ります。
メインCPUがHALT時には低速クロックになります。
従って、Z80カード装着時において、Z80動作時には低速クロックのままです。
これは富士通製のZ80カードが4MHz動作に対応していないための対策だと思われますが、
後述の村上敬司氏版の高速Z80カードを装着しても高速にならないのは残念な所です。
CGROMの高速化：
　CE端子(18pin)を浮かしてGND端子(12pin)に接続する下駄が添付されています。
はせりんの勝手な評価：
　○：水晶発振器は内蔵せず、必要な信号をメイン基板から取得
　△：サブシステムの低速モードが速くなってしまう
　×：電源の真下に配置する。温度的に心配。
　×：HALT時に低速になる。(Z80が高速にならない)
別バージョンが存在しました。元のMC68A09に挿す方のピンが頑丈なものに変更されています。
掲載許可いただいた NoriQさんに感謝いたします。

名称：FM-8バンク切り換えユニット
型格：AD102
発売元：ARTDINK
価格：4,000円
発売時期：1985年3月頃
搭載場所：バブルカセットホルダコネクタ（灰皿の下）

このように、灰皿の下にあるバブルカセットホルダ接続用コネクタに装着します。
なかなかのアイデアだと思います。

ちなみにこのコネクタ、後のFM-7の内部拡張32ピンコネクタとほぼ同様の信号線が出ています。
それのルーツと言って良いでしょう。

信号名(入出力)	FM-8 バブルカセットコネクタ		FM-7シリーズ 32ピンコネクタ
信号名(入出力)	端子名	ピン番号	端子名	ピン番号
DC+12V電源(出力)	+12V	1,2	+12V	A13
DC+5V電源(出力)	+5V	3,4,5	+5V	A14
グランド	GND	6,7,8,17,18,29	GND	A15,B15,A16,B16
DC-5V電源(出力)	-5V	33	-	-
DC-12V電源(出力)	-12V	34	-12V	B13
リセット(出力) 負論理	*RESETB	31	*ERESET	B10
Eクロック(出力)	EB	27	EE	B9
Qクロック(出力)	-	-	EQ	A9
R/W(出力)	RWB	28	ERW	A11
IRQ(入力) 負論理	-	-	*EIRQ	A12
IOデコード(出力) 負論理	*IOS	30	*EIOS	A10
アドレス下位(出力)	A0-A7	19,20,21,22,23,24,25,26	EAB0-EAB7	A1,B1,A2,B2,A3,B3,A4,B4
データ(双方向)	D0-D7	9,10,11,12,13,14,15,16	EDB0-EDB7	A5,B5,A6,B6,A7,B7,A8,B8
POWFAIL(入力) 負論理	*POWFAIL	32	-	-
EXTDET(入力) 負論理	-	-	*EXTDET	B11
2.5MHzクロック(出力)	-	-	2.5MHz	B12

●雑誌・書籍記事

タイトル：FM-8の高速化
作者：JG1INE氏
掲載誌：I/O 1982年9月号 (工学社)

概要：

サブCPU高速化実験
　下駄を履かせてクリスタルをつなぎ自己発振させて動作実験。
　結果：

6.866MHz	ノーマルCGROM	○
8MHz	ノーマルCGROM	×(最初の15分間は動く)
8MHz	高速CGROM	○
9MHz	高速CGROM	×(最初の90分間は動く)
10MHz	高速CGROM	×

高速CGROMとして、MB8516H を使用。これは入手難しいと思われる。
高速化時、MB8516 はかなり発熱するとのこと。2732A に焼き直しの方が安全かも。

タイトル：サブシステムを倍速にする簡単な方法(編集部注)
作者：編集部
掲載誌：I/O 1982年9月号 (工学社)
概要：
- M186(74S163) の 14pin → M108(MC68B09Pに差替え) 38pin を浮かして直結するのが簡単、と追記。

タイトル：FM-8 メインCPUの高速化 HERO-09 の製作
作者：笠作貴弥氏
掲載誌：I/O 1982年10月号 (工学社)、FM-7/8 活用研究 (工学社)
詳細は上記の市販版参照
タイトル：HERO-09 の改良
作者：不明
掲載誌：FM-7/8 活用研究 (工学社)
概要：
- 8MHzで動作するよう、$FC00-$FFFF アクセス時に WAITをかける回路を追加。
  　カラーパレットボード「メイン＆サブCPU倍速付」と同じ回路のようです。
- CGROMの高速化
  　CE端子(18pin)を浮かしてGND端子(12pin)に接続する方法が示されています。
この改良版が市販されたかどうか不明です。どなたかご存じないですか？
はせりんの勝手な評価：(改良版について)
　○：HALT時に低速にならない
　△：サブシステムの低速モードが速くなってしまう
　×：水晶発振回路を内蔵している(コストアップ)
　×：MOTOR ON回路の一部を内蔵している(コストアップ)

タイトル：FM-8 メインCPUの高速化～追記～
作者：I/Oエンジン・ルーム
掲載誌：I/O 1983年1月号 (工学社)
概要：
- ミニフロッピーアダプタの高速化
  　ミニフロッピーディスクアダプタ(MB22603)が8MHzクロック等の高速化に対応しないものがあり、
  　その原因推定と対策をしています。詳細はコチラのページでも紹介しています。
- ブートROMの高速化
  　2732A に焼き直す方法が示されています。

タイトル：FM-8 「メイン＆サブCPU倍速付」カラーパレット・ボードの製作
作者：栄木裕二氏、清水雅夫氏
掲載誌：I/O 1983年4月号 (工学社)
詳細は上記の市販版参照

タイトル：TTL 2個で作る倍速基板
作者：米村英明氏
掲載誌：Oh!FM Vol. 3 1983年6月（ソフトバンク）
FILES Oh!FM 1983年11月（ソフトバンク）
概要：
- サブCPUの高速化
  　・M186(74S163) の 14pin → M108(MC68B09Pに差替え) 38pin を浮かして直結する
  　・CGROM高速化：CE端子(18pin)を浮かしてGND端子(12pin)に接続する
- メインCPUの高速化
  　・搭載方法：明示無いが、バブルカセットホルダIFカード付近に配置する図が示されている
  　・8MHzクロック：サブシステム側 M186 14pin より取得(8.064MHz)
  　・切り換え機構：あり(半自動)
  　　　・リセット時、MOTOR ON/OFF時：低速クロックに切り替え
  　　　・$FD00 に $C4 を WRITE：高速クロックに切り替え
  　　　　(記事中、b3 で切り替えるという記載あるが、b2 の誤り)
  　・ブートROM高速化：記載なし(あきらめる？)

はせりんの勝手な評価：
　○：部品点数が少ない。(ローコスト)
　○：できるだけ本体基板から信号を引っ張っている。
　○：HALT時に低速にならない = Z80 高速化対応
　×：高速側への切り換えが手動のみ。
　×：ブートROM、I/Oアクセス時に遅くならないので、動かないケース多発では？
多分に実験的要素が大きい実装と思います。$FC00～$FFFFのWAITを入れると実用的になります。

タイトル：製作ノート FM-8を高速化する -- 68B09/4MHz・Z80カード --
作者：村上敬司氏
掲載誌：インターフェース 1983年7月号 (CQ出版)
概要：
- サブCPUの高速化
  　・M186(74S163) の 14pin → M108(MC68B09Pに差替え) 38pin を浮かして直結する
  　・出展は I/O誌 1982年9月号の記事の「編集部注」
  　・CGROM高速化：2732A等に焼き直しを推奨
- メインCPUの高速化
  　・搭載方法：Z80カードコネクタに後述の高速版Z80カードと同居して実装
  　・8MHzクロック：サブシステム側 M186 14pin より取得(8.064MHz)
  　・切り換え機構：あり
  　　　・MOTOR ON時：低速クロックに切り替え
  　　　・IOアクセス時：低速クロックに切り替え
  　・ブートROM高速化：2732A等に焼き直しを推奨
- Z80カードの高速化
  　・4MHz動作対応、ディレイライン不使用
  　　なぜオリジナルが 4MHz で動作しないのか丁寧に解説されています。
  　・6809側IRQ、NMIをZ80のINT、NMIに直結。DIP SW省略。
はせりんの勝手な評価：
　○：できるだけ本体基板から信号を引っ張っている。
　○：HALT時に低速にならない = Z80 高速化対応
　×：I/Oアクセス時に遅くなりすぎ

タイトル：5.6 FM-8の高速化
作者：高橋豊氏氏
掲載誌：インターフェース別冊 6809ソフトウェア開発 1984年11月 (CQ出版)
概要：この書籍は、本来はアセンブラ主体のソフトウェア開発システムに関するものですが、
　　　コラム的にFM-8の高速化記事が掲載されています。
- サブCPUの高速化
  　・M186(74S163) の 14pin → M108(MC68B09Pに差替え) 38pin を浮かして直結する
  　・出展は I/O誌 1982年9月号の記事の「編集部注」
  　・CGROM高速化：CE端子(18pin)を浮かしてGND端子(12pin)に接続する方法が示されています。
- メインCPUの高速化
  　・搭載方法：ボード上にMC68B09P及び他の回路を搭載し、40ピンコネクタで元のCPUソケットに接続
  　・8MHzクロック：水晶発振回路を内蔵(8.000MHz)
  　・切り換え機構：あり
  　　　・MOTOR ON時：低速クロックに切り替え
  　　　・HALT時：低速クロックに切り替え
  　　　・高速／低速のLED表示あり
  　・WAIT：あり
  　　　・FDCアクセス($FD18～$FD1F)時：1クロックWAIT
  　・ブートROM高速化：特になし
はせりんの勝手な評価：
　○：高速／低速のLED表示あり。(メインCPUのみ)
　△：WAITを入れるのは FDCアクセス時のみ。他は大丈夫か？
　×：HALT時に低速になる。(Z80が高速にならない)
　×：水晶発振回路を内蔵している(コストアップ)
　×：MOTOR ON回路の一部を内蔵している(コストアップ)

タイトル：FM-8 裏RAMの有効利用法 RAM FILE
作者：渡辺満彦氏
掲載誌：I/O 1983年6月号 (工学社)、FM-7/8 活用研究 (工学社)
概要：
- パターンカット無しで、FM-8 に裏RAM切替機能を追加します！
- それだけでなく、裏RAMをバブルカセットの代わりに使用するドライバソフトも用意されています。
用意するもの：ICクリップケーブル 2本

詳細：

アナログ入力ポートの制御レジスタ($FD0C)の、使われてないビット(bit 6)を裏RAM切替信号として使用。
　$FD0C $00 ROM選択
　$FD0C $40 裏RAM選択

DIP SWの使い方が少々変わります。

9番	10番	従来	本改造
ON	ON	BASIC(ROM/DISK)	BASIC(裏RAM切替無し)
ON	OFF	バブルカセット	BASIC(裏RAM切替有り)
OFF	ON	DOS	DOS
OFF	OFF	予備/8インチDOS	DOS

懸念点：
- FM-7と異なり、裏RAM切替とブートROMのバンク切り替えが同時に行われます。
  そのため、ブートROMの中味を直接コールしているようなプログラムでは注意が必要です。
- 同じアドレスを使用することになるアナログポートとの競合については、F-BIOSを用いてアナログポートを使用している限りは、問題ないようです。(bit6 には常に0を書いている)

左図は、Bit が余っている状況を強調して描き起こした回路図(接続図)です。
記事内容から特に変更はありません。
気になる点は、FM-8活用研究記載のFM-8回路図では、M22 の CL(1pin)が無接続である事です。
リセット時にうまく起動しない事があるのは、このためかもしれません。(継続調査予定)

タイトル：[RandomBox] PSGを持っている人に贈るROM←→RAM切り換え法
作者：QWERT氏
掲載誌：I/O 1985年2月号 (工学社)
　　　　I/O別冊 FM-7/11活用研究[第2集] (工学社)
注：左の回路図にはミスがありますので、この通り配線しないでください。【重要】
タイトル：[de BUG] 2月号 [RandomBox] PSGを持っている人に贈るROM←→RAM切り換え法
作者：編集部
掲載誌：I/O 1985年8月号 (工学社)
修正内容
- 74LS138の、7番ピンと9番ピンが入れ替わっていました。
- ブートSW の、10番に接続します。

詳細：

PSG基板の使っていないアドレスデコード・リードライト信号を用いて、FM-7と互換の裏RAM切替機能を実現します。
　$FD0F READ ROM選択
　$FD0F WRITE 裏RAM選択

上記のRAMFILE版同様、DIP SWの使い方が変わります。注意事項も同じです。

9番	10番	従来	本改造
ON	ON	BASIC(ROM/DISK)	BASIC(裏RAM切替無し)
ON	OFF	バブルカセット	BASIC(裏RAM切替有り)
OFF	ON	DOS	DOS
OFF	OFF	予備/8インチDOS	DOS

左図は、初出記事に訂正記事の内容を反映させて描き起こした回路図(接続図)です。

参考文献：
I/O 1982年9,10月号、1983年1,4,6月号、1985年2,8月号 (工学社)
I/O別冊 FM-8活用研究初版 1982年7月20日 (工学社)
I/O別冊 FM-7/8活用研究初版 1983年7月25日 (工学社)
I/O別冊 FM-7/11活用研究[第2集] 初版 1985年3月15日 (工学社)
インターフェース 1983年7月号 (CQ出版社)
インターフェース別冊 6809ソフトウェア開発初版 1984年11月15日 (CQ出版)
Oh!FM Vol. 3 1983年6月（ソフトバンク）
FILES Oh!FM 1983年11月（ソフトバンク）

謝辞：本ページの各表の作成にはThinkさんのCSV→Table変換サイトのお世話になりました。ありがとうございました。
謝辞：かべきんさま、FM-8高速化改造に関する情報ありがとうございました。
謝辞：AKIBA PC HOTLINE!編集部さま、HERO-09の基板写真の掲載許可ありがとうございました。
謝辞：AIGOU Yoshiakiさま、カラーパレットボードの基板写真の掲載許可ありがとうございました。
謝辞：ほうめいさま、FM-8高速化改造に関する情報ありがとうございました。
謝辞：NoriQさま、FM-8 TURBOの別バージョンの写真の掲載許可ありがとうございました。

お願い：上記の表に出ていない FM-8 高速化改造/裏RAM切替情報をお持ちの方はぜひお知らせください。

F-BASIC起動画面集　 F-BASIC詳細編　 F-BASIC詳細編(その２：デモ画面集)
FM77AVシリーズシステムディスク編
FM77AVシリーズデモ・入門ディスク編
CP/M-80編 CP/M-80 アプリケーション編
OS-9編
FLEX編 FLEX アプリケーション編
F-BASIC ファイルシステム(およびその上位互換)上に構築されたOS、開発システム
FM-7/8シリーズ用プログラミング言語とその処理系
番外編(その２：勝手に誤記修正編)
番外編(その３：6809用MMU考察)
番外編(その５：FM-7,8シリーズのROM一覧)
番外編(その６：FM-77用拡張メモリ他について)
番外編(その７：FM-8/7/77/77AVシリーズの微妙な非互換性)
番外編(その８：FM-7/8シリーズ用アドオンCPUカード)
番外編(その１１：FM-11,16シリーズのROM一覧)
緊急特集：MB22603の秘密
FM-8改造備忘録
--------
レベル３BASICとF-BASIC を覗いてみる
テクノポリス誌ナウシカベンチマークとミンキーモモベンチマーク
ASCIIART(マンデルブロ集合)ベンチマーク
漢字ROM博物館(情報募集中)
--------
電子工作のページ
各種ボード関連
各種電子デバイス関連
--------
入り口ページに戻る

FM-8改造 備忘録 (by はせりん)

FM-8改造備忘録 (by はせりん)
